FUNDAÇÕES RASAS

Fundações: Guia Completo Sobre Fundações Rasas (e Quando Pensar em Fundações Profundas)

Antes da primeira parede subir, antes da primeira laje ser concretada, existe uma decisão que vai determinar se a sua obra vai durar 50 anos sem uma única trinca estrutural — ou se vai começar a "contar histórias" no reboco em menos de dois anos. Essa decisão se chama fundação, e ela é tomada em silêncio, debaixo da terra, muito antes de qualquer visita perceber.

A boa notícia: na maioria dos terrenos residenciais e comerciais de pequeno e médio porte, a solução é uma fundação rasa — mais simples, mais barata e mais rápida de executar do que muita gente imagina, desde que seja precedida de um estudo de solo adequado. Neste artigo, a EDF Engenharia — especializada em Construção de Casas em Florianópolis — explica o que são as fundações rasas, como são projetadas e executadas, quanto custam e em que situações elas dão lugar às fundações profundas.

O Que Define uma Fundação Rasa

Segundo a NBR 6122 — norma brasileira que rege o projeto e a execução de fundações — as fundações rasas (também chamadas de superficiais ou diretas) são aquelas que transmitem a carga da edificação ao solo por meio de tensões distribuídas logo abaixo da própria base do elemento estrutural, geralmente a menos de 3 metros de profundidade em relação ao nível do piso.

Na prática: a fundação "se apoia" sobre uma camada de solo resistente relativamente próxima da superfície, sem a necessidade de perfurar profundamente o terreno em busca de uma camada mais firme — o que é exatamente o papel das fundações profundas, que veremos mais adiante.

Etapa 1 — O Estudo de Solo é Obrigatório, Não Opcional

Este é o ponto mais negligenciado — e o mais caro de negligenciar. A própria NBR 6122 é categórica: toda edificação exige investigação geotécnica preliminar antes da definição do tipo de fundação.

Na maioria dos casos, essa investigação é feita por meio da sondagem SPT (Standard Penetration Test), regulada pela NBR 6484. O ensaio consiste em cravar um amostrador padronizado no solo a golpes de martelo, medindo a resistência à penetração (o índice N_SPT) a cada metro de profundidade. O resultado — o famoso "boletim de sondagem" — revela:

• A estratigrafia do terreno (as camadas de solo e suas espessuras);

• A capacidade de suporte de cada camada;

• A profundidade do nível d'água (fator crítico em terrenos próximos ao mar, mangues ou áreas de aterro — realidade comum em Florianópolis);

• Se existe uma camada de solo mole ou orgânico que inviabiliza a fundação rasa naquele ponto específico.

Estudo de Solo - Sondagem - SPT

Pular essa etapa — o que ainda é comum em obras pequenas — é a principal causa de patologias estruturais e de custos imprevistos durante a obra. Um solo com bolsões de argila mole não detectados pode gerar recalques diferenciais que rachem prédios inteiros, mesmo com um projeto estrutural correto.

Etapa 2 — O Projeto de Fundação

Com o boletim de sondagem em mãos, o engenheiro cruza a capacidade de suporte do solo com as cargas previstas na estrutura (peso próprio, sobrecargas, vento) para definir o tipo, as dimensões e o posicionamento de cada elemento de fundação. As soluções mais comuns em fundação rasa são:

Sapata Isolada

O tipo mais utilizado em edificações residenciais e comerciais de pequeno porte. Cada pilar da estrutura recebe sua própria sapata — um bloco de concreto armado, normalmente de formato quadrado ou retangular, dimensionado para que a tensão transmitida ao solo fique dentro do limite admissível.

Sapata Corrida e Sapata Associada

Usada sob paredes auto-portantes (sapata corrida) ou quando dois ou mais pilares estão próximos demais para receber sapatas isoladas independentes, sendo então unidos em uma única base (sapata associada) — solução comum em terrenos estreitos ou junto a divisas.

Bloco de Fundação

Semelhante à sapata, mas sem armadura — trabalha apenas à compressão. É uma opção mais econômica para cargas baixas e solos de boa capacidade de suporte, comum em construções mais simples, térreas e seguidas de vigas baldrames.

Radier

Quando a soma das áreas das sapatas isoladas ultrapassa cerca de 60% da área total da edificação, a NBR 6122 recomenda migrar para o radier: uma laje única de concreto armado que cobre toda a área construída, distribuindo a carga de forma uniforme e reduzindo recalques diferenciais entre pilares. É especialmente indicado em solos de capacidade de suporte média, em estruturas com pilares muito próximos ou em terrenos onde se busca maior rigidez global da base — situação recorrente em construções à beira-mar, sobre aterros ou próximas a áreas de manguezal, comuns na Ilha de Santa Catarina.

Etapa 3 — Custos: Do Que Depende o Preço da Fundação

Não existe um "preço por metro quadrado" universal para fundação — e qualquer orçamento fechado sem sondagem prévia deve ser encarado com cautela. Os principais fatores que compõem o custo são:

• Custo da sondagem SPT: varia com o número de furos exigidos pela NBR 8036 (proporcional à área de projeção do edifício) e a profundidade atingida;

• Volume de concreto e aço, definidos pelo dimensionamento estrutural — que depende diretamente da capacidade de suporte encontrada no solo;

• Escavação e movimentação de terra, incluindo eventual necessidade de rebaixamento de lençol freático;

• Formas e mão de obra de execução;

• Impermeabilização, especialmente relevante em terrenos com lençol freático raso;

• Acesso ao terreno e mobilização de equipamento, fator que pesa em lotes de esquina, terrenos em aclive/declive ou com acesso restrito — situação frequente em bairros como Ribeirão da Ilha e outras regiões de relevo mais acidentado de Florianópolis.

Como regra geral: quanto melhor a capacidade de suporte do solo identificada na sondagem, menor tende a ser o custo da fundação — o que reforça por que pular o estudo de solo para "economizar" costuma custar caro na etapa seguinte.

Etapa 4 — Execução

Definido o projeto, a execução de uma fundação rasa segue, em linhas gerais:

1. Locação da obra: marcação precisa dos eixos e cotas no terreno, a partir do projeto e do gabarito;

2. Escavação: abertura das covas ou valas nas dimensões e profundidades de projeto;

3. Preparo do fundo da vala: compactação e, quando necessário, lastro de concreto magro para regularizar a superfície de apoio;

4. Montagem das formas e armaduras, conforme o detalhamento estrutural;

5. Concretagem, com controle de traço, adensamento e cura do concreto;

6. Impermeabilização e reaterro, quando aplicável.

Todo esse processo exige Anotação de Responsabilidade Técnica (ART) do engenheiro responsável — tanto pelo projeto quanto pela execução — e acompanhamento técnico em campo. Fundação não é etapa para "confiar no olho do mestre de obras": pequenos desvios de prumo, cota ou traço de concreto nesta fase são praticamente impossíveis (ou extremamente caros) de corrigir depois que a estrutura já está de pé.

E as Fundações Profundas? Quando Elas Entram em Cena

Quando a sondagem SPT revela que o solo resistente está a uma profundidade maior, ou que as camadas superficiais não têm capacidade de suporte suficiente para as cargas da estrutura, a fundação rasa deixa de ser viável — e entram as fundações profundas, que transferem a carga para camadas de solo mais resistentes, situadas a maior profundidade, seja pelo atrito lateral ao longo do fuste, pela resistência de ponta, ou pela combinação dos dois mecanismos. As soluções mais comuns são:

• Estacas (pré-moldadas, escavadas, hélice contínua, raiz, entre outros tipos): elementos esbeltos cravados ou perfurados no terreno até atingir a profundidade de projeto;

• Tubulões: elementos de maior diâmetro, escavados manual ou mecanicamente, muitas vezes com alargamento de base para aumentar a área de apoio na camada resistente.

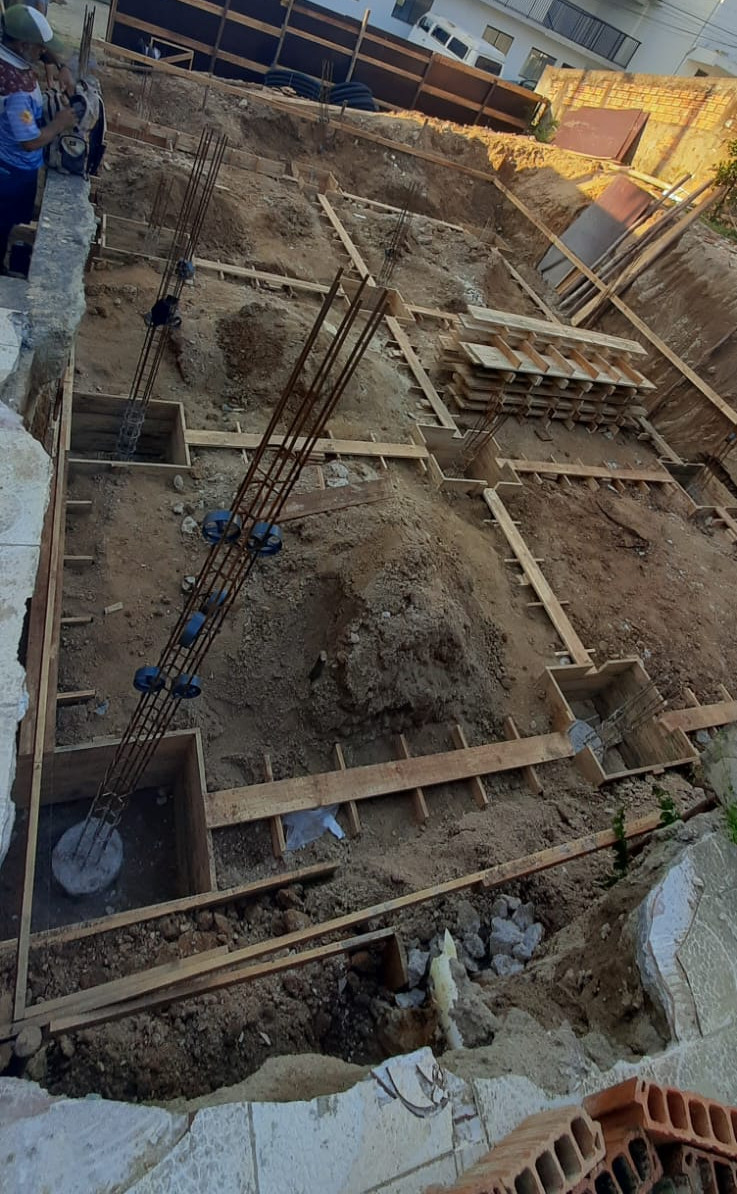

  Blocos de Fundação para estaca




A escolha entre fundação rasa e profunda não é uma questão de preferência: é uma conclusão técnica, obtida a partir do cruzamento entre o resultado da sondagem e as cargas da estrutura projetada.

Fale com Quem Vai Assinar a Responsabilidade Técnica

Fundação é a única etapa da obra que, uma vez errada, praticamente não tem correção sem custo altíssimo — e é justamente por isso que ela não deve ser definida "por experiência" ou por comparação com a casa do vizinho. Cada terreno tem seu próprio comportamento geotécnico, mesmo dentro do mesmo bairro.

A EDF Engenharia acompanha esse processo do início ao fim: solicitação e interpretação da sondagem SPT, definição e dimensionamento da fundação mais adequada ao seu terreno e ao seu projeto, orçamento realista e acompanhamento técnico da execução em obra.

Se você está planejando construir em Florianópolis ou região, o primeiro passo é uma consulta técnica — é nela que se define, com base em dados reais do seu terreno, qual solução de fundação faz sentido para o seu caso e qual o investimento envolvido. Entre em contato com a nossa equipe e agende a sua consulta técnica antes de fechar qualquer orçamento de obra.

Entre em contato com a nossa equipe e agende a sua consulta técnica antes de fechar qualquer orçamento de obra.

Este conteúdo tem caráter informativo e não substitui a análise técnica de um engenheiro habilitado para o seu terreno e projeto específicos.

Consulte sempre um profissional para a interpretação da sondagem e o dimensionamento da fundação da sua obra.
